Impianto di fabbrica di costruzioni prefabbricate di struttura in acciaio SGS BV CE approvato

Fabbrica di strutture in acciaio prefabbricate

Nome del progetto: Nuova fabbrica

Numero di piani, altezza e superficie dell'edificio: il primo piano sopra il suolo in questo progetto; l'altezza totale degli edifici sopra il suolo è di 10,650 m,

Il primo piano ha un'altezza di 10,50 m; la superficie dell'edificio è di 20790,31 metri quadrati.

Forma della struttura architettonica: adozione della struttura in acciaio leggero, della struttura a telaio parziale e della durata di vita della struttura principale

Limitato a 50 anni; il livello di sicurezza strutturale è di livello 2, l'intensità sismica della fortificazione è di 7 gradi e il raggruppamento sismico di progettazione è:

Il terzo gruppo è progettato con un'accelerazione di base di 0,10 g.

Classificazione di resistenza al fuoco: la parte sopra terra ha una classificazione di resistenza al fuoco di livello due.

Le pareti non portanti della struttura in acciaio sono realizzate in piastre di acciaio piatto in poliuretano composito, e le travi di fondazione delle pareti esterne della fabbrica sono elevate a

Al di sotto di 1,2 m, è un muro di blocchi di cemento gassato di 200 spessori con piastrelle grigie esterne.

La parete è composta da una tavola composita di vetro di 100 mm e da una piastra di acciaio profilata a uno strato.

Il pannello esterno del pannello di parete è fatto di 0,7 mm di spessore di alluminio zinco rivestito profilato lamiera di acciaio e il pannello interno è fatto di 0,5 mm di spessore di alluminio zinco rivestito profilato lamiera di acciaio

Il pannello interno della parete è costituito da una piastra di acciaio a profilo bianco e lattico di 0,5 mm, che è installata sul lato interno del portico.

Copertura 2: copertura in lamiera con profilati metallici

1.0.6 spessore HV-470 tipo 360 gradi fibbia nascosta alluminio zinco strato esterno di piastra di acciaio colorato pressato (la superficie esterna del tetto è bianca come il latte)

Colore)

2.100 spessore rosa struttura in acciaio ultrafine vetro speciale feltro di lana con rivestimento in foglio di alluminio (densità di massa non inferiore a

16 kg/m3, conduttività termica non superiore a 0,037 w/mk)

3. Palle di acciaio galvanizzate a caldo

4.0.5 mm 980 tipo di piastra di acciaio galvanizzato pressato di colore interno (con una superficie bianca come il latte)

Parete esteriore 3: parete esteriore in lamiera di acciaio colorata, utilizzata per le pareti esteriori di strutture in acciaio di oltre 1,2 metri

1.0Fogli di acciaio profilati di alluminio rivestito di zinco di spessore di 0,7 mm

2.100 spessore rosa struttura in acciaio ultrafine vetro speciale feltro di lana con rivestimento in foglio di alluminio (densità di massa non inferiore a

16 kg/m3, conduttività termica non superiore a 0,037 w/mk)

3. Palle di acciaio galvanizzate a caldo

4.0lamiera di acciaio profilato di alluminio rivestito di zinco di spessore di 0,5 mm (la superficie del pannello interno è bianca come il latte)

Dopo aver completato la posa, trovare le regole per i bulloni di ancoraggio. posizione rigorosamente secondo l'asse e l'altezza fornite.

Trovare le regole: È necessario che tutti i bulloni di ancoraggio sono allineati in posizione, e dopo aver posizionato la colonna di acciaio dovrebbe essere in linea retta

La saldatura dei bulloni di ancoraggio deve essere saldamente collegata garantendo l'asse e l'elevazione.La parte inferiore della vite e la parte inferiore del bullone deve essere saldato in croce saldato saldamente con il rinforzo principaleDopo aver completato la saldatura, scuotere i bulloni per l'ispezione.

Installazione di travi di piattaforma e colonne di acciaio

Quando si sollevano le colonne in acciaio, i dadi delle fondamenta devono essere livellati in anticipo.Dopo che le colonne di acciaio sono fondamentalmente in posizioneLa nocciola dell'ancora dovrebbe essere stretta.

Sollevamento delle travi di acciaio dopo il montaggio: dopo aver completato la costruzione delle barre di legame/supporti delle colonne di acciaio, le travi di acciaio vengono sollevate.

Le strisce del tetto sono divise e i bulloni sono installati.

Installazione di pannelli di tetto

Installazione di pannelli per la parete interna: i pannelli sono paralleli alle colonne di acciaio e si deve fare attenzione che le giunzioni tra i due pannelli non siano troppo grandi.Le unghie auto-toccanti dovrebbero essere dritte, la tavola deve essere piatta e dritta, e la distanza tra chiodi auto-toccanti deve essere coerente

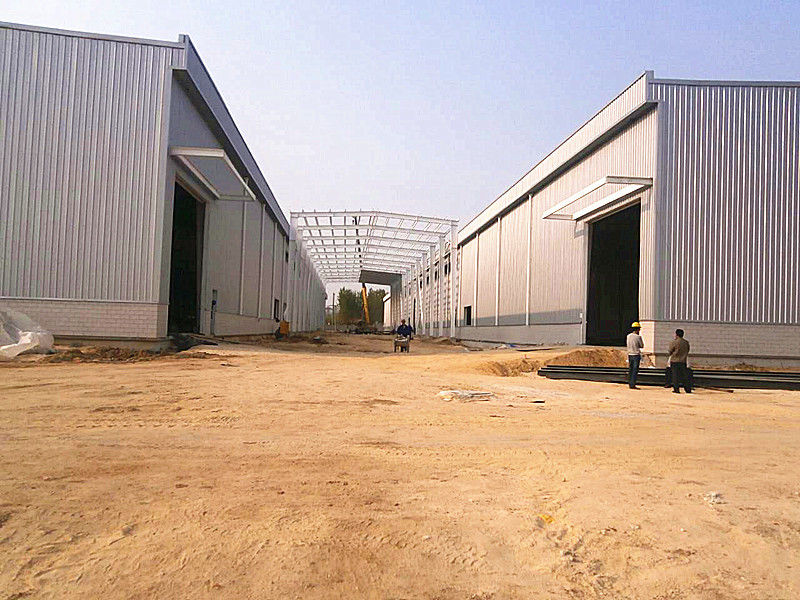

Foto finite:
