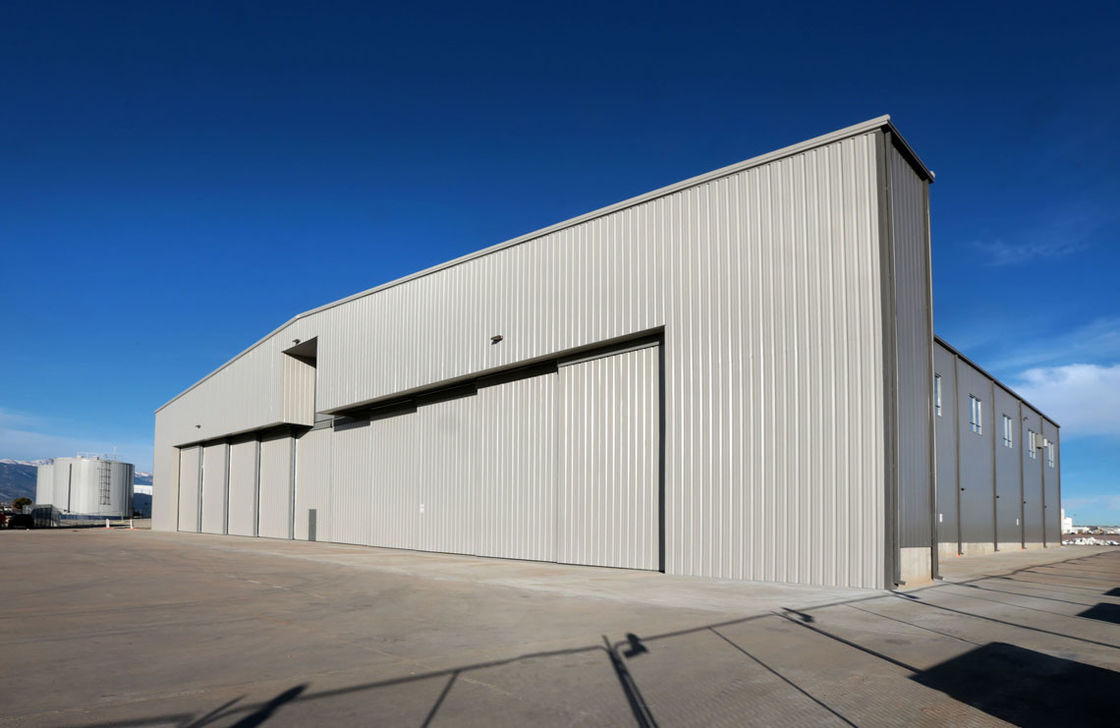

Struttura in acciaio prefabbricata hangar aereo metallo hangar aereo magazzino

Struttura in acciaio di alto livello

Attrezzature e processi di produzione della sezione H di KXD
Taglio di lamiere d'acciaio→assemblaggio della sezione H→saldatura automatica-rafforzamento della sezione H→assemblaggio→saldatura manuale→sparatura-verniciatura→
Immagazzinamento

I. Taglio di lamiere di acciaio
La piastra di acciaio a sezione H deve essere nuovamente controllata dalla fabbrica e deve essere applicata alle condizioni di progettazione e alle prescrizioni specificate dopo il controllo.Il taglio delle lamiere d'acciaio dovrebbe essere finalizzato alla garanzia della qualità e al risparmio di materialiPer ogni processo, come il taglio della piastra, l'assemblaggio del tipo H,l'assemblaggio e il pre-assemblaggio dei componenti devono essere effettuati da un lavoratore di professione che definisce con precisione la superficie di lavorazione e le piastre di campionamento di montaggioPer garantire l'accuratezza delle dimensioni geometriche dei componenti, la tolleranza di forma e posizione, l'angolo e la superficie di contatto, è necessario un'ispezione da parte di un ispettore dopo la partenza.Per garantire la qualità del taglio,la superficie della piastra ultra spessa è sottoposta al test di durezza di carburizzazione superficiale prima del taglio.Per il taglio è preferibile l'attrezzatura di taglio CNC.Il gas acrilico ad alta purezza 98,0% e il gas acrilico 99,0%Il gas ossigeno liquido al 99% viene utilizzato per garantire la levigatezza e la piattezza della superficie di taglio senza incisioni e scorieLa scanalatura è effettuata con una speciale macchina di taglio importata.

Nome dell'apparecchiatura: Macchina di taglio a fuoco CNC portatile
Numero di modello: CNCDG-1530
Caratteristica di applicazione: taglio di lamiere di acciaio (spessore di taglio della lamiera da 5 a 100 mm), contorniamento del bordo.Vantaggioso per apparecchiature di piccole dimensioni e facile da spostare.Confezioni per la lavorazione di materiali simili, per la fabbricazione di prodotti simili.

Nome dell'apparecchiatura:macchina di taglio a fiamma retta
Numero di modello: DZCG-4000A
Applicazione:Taglio di lamiere di acciaio (spessore di taglio delle lamiere da 5 a 100 mm)- Sì, sì.Piattaforma a flange, taglio di piattaforma a rete, larghezza effettiva di taglio: 3200 mm

Nome dell'apparecchiatura:macchina di taglio CNC
Numero di modello: CNC-4000C
Applicazione:Taglio di lamiere di acciaio (spessore di taglio delle lamiere da 5 a 100 mm)- Sì, sì.piastra di flange,Taglio di lamiere e componenti irregolari, larghezza effettiva di taglio: 3200 mm

Nome dell'apparecchiatura: macchina di perforazione radiale
Modello n.Z3050*16/1
Caratteristica di applicazione:Diametro massimo di perforazione φ50 mm,soprattutto per la lavorazione di fori di connessione a bulloni di componenti

Nome dell'apparecchiatura:macchina da foratura
Modello n.JH21-400
Applicazione:Pressione massima di stampaggio: 400 tonnellate,Prodotti della voce 8528

Nome dell'apparecchiatura:La macchina da taglio
Modello n.Q11Y-25*2500
Applicazione: larghezza di taglio 2500 mm e spessore di taglio 3-25 mm

Assemblaggio in acciaio di sezione II.H
Il processo di assemblaggio è realizzato sulla linea di produzione di sezione H importata.4 Il sistema di posizionamento idraulico preme saldamente contro la flange superiore/inferiore e le piastre in posizione.Il regolare il parallelismo delle piastre di flangia e la perpendicolarità tra flangia e piastre web e ottenere loro fissato dopoLa saldatura di fissaggio deve adottare la saldatura blindata al gas C02.

Nome dell'apparecchiatura:macchina di montaggio in acciaio a sezione H
Numero di modello:Z20B
Applicazione:principalmente per l'assemblaggio di tipo H u,larghezza della flange 150-800 mm,altezza della rete 160-2000 mm

III.Saldatura automatica
I componenti in acciaio della sezione H saranno sollevati nella saldatrice automatica ad arco sommerso di tipo portiere per la saldatura.Il processo di saldatura deve essere eseguito in conformità alla sequenza di saldatura specificata e ai parametri di regolazione..Il pre riscaldamento, che utilizza i riscaldatori elettrici, è necessario per le piastre ultra spesse dei componenti.La temperatura impostata deve essere determinata in base a quella specificata.Per ulteriori dettagli, si prega di consultare i documenti relativi al processo di saldatura in fabbrica.

Nome dell'apparecchiatura: saldatrice automatica ad arco sommerso di tipo "Gantry"
Numero di modello: LHA5ZB
Caratteristica di applicazione:soprattutto per la saldatura di impianti di acciaio a sezione H, la cui sezione trasversale massima è fino a 800 mm × 2000 mm

Macchine per il rinforzo dell'acciaio di sezione IV.H
Processo di rinforzo in acciaio per sezione H: correzione della piattezza della flange utilizzando una macchina per rinforzare la piastra di flange in acciaio per sezione H.Flame-correggere la perpendicolarità tra la sezione H flange e piastra web in circostanze particolari e quindi correggere la piegatura laterale dell'acciaio sezione HLa temperatura della fiamma deve essere controllata sotto la gamma di 600-800 °C.

Nome dell'apparecchiatura:Macchine per il rinforzo in acciaio a sezione H
Numero di modello: YTJ60B
Applicazione:Principalamente per la correzione della deformazione della piastra di flangia in acciaio a sezione H durante il processo di saldatura, larghezza della flangia 200-1000 mm, spessore della fianchetta≤ 60 mm, altezza della rete ≥ 350 mm

Nome dell'apparecchiatura:macchina di rinforzo della flange a sezione H
Modello n.HYJ-800
Caratteristica di applicazione:soprattutto per correggere la deformazione della piastra di flangia in acciaio di sezione I o H durante il processo di saldatura, larghezza flangia 160-800mm, spessore flangia≤40mm,altezza della rete≥160mm

V.Assemblaggio simulato del componente
1.Conoscere i disegni dell'officina di produzione e i requisiti tecnici.
2I componenti del modello devono essere ricontrollati dal dipartimento correlato dopo la realizzazione e la finalizzazione dei componenti del modello e quindi assemblati.
3- Un margine accurato.
4.Ispezionare il componente dopo il primo assemblaggio.Per i componenti di più gruppi, preassemblare il primo gruppo e quindi assemblare il lotto dopo una prova qualificata.

VI.Saldatura manuale

VII.Spruzzo a colpo
Nome dell'apparecchiatura: macchina per lo sgancio di proiettili a 10 teste di rampa
Modello n. QH1525
Caratteristica di applicazione:soprattutto per la blasting a colpo di acciai a sezione H, inclusi acciai a sezione H, elementi saldatori e lamiere di acciaio,10testa di rampa; dimensioni dell'entrata della macchina:1500- Sì.2500e membro di 1200- Sì.2000la dimensione potrebbe passare la macchina in una sola volta; fino a Grado Sa2.5.

VIII.Pittura
La superficie dei componenti deve essere uniforme, piatta, lucida e completamente verniciata, senza manifestare crepe, sbucciature e buchi di pin. Il colore e lo spessore del rivestimento devono anche soddisfare i requisiti di progettazione.Se non esistono determinati requisiti, devono essere rispettate le seguenti norme: spessore 150 μmall'interno mentre 125μmall'esterno.La deviazione ammissibile è -25 μm.L'evasione ammissibile dello spessore della pellicola di vernice a secco per ogni verniciatura
Due strati di primer:spessore di 40 ± 5 μm■ due strati di vernice finale:spessore pari a 60 ± 5 μm.

Nome dell'apparecchiatura:Spruzzatore senza aria
Numero di modello: CPQ9CA
Caratteristica di applicazione: Capacità derivata:56 L/min.Consumo d'aria:50~1200 L/min.Soprattutto per verniciatura superficiale di componenti strutturali, Rapporto di pressione: 32:1
